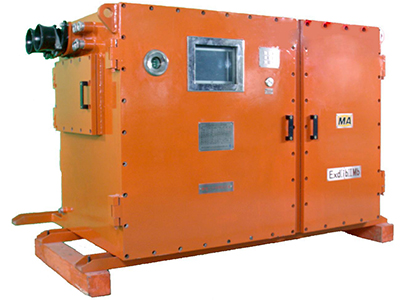

礦用隔爆兼本質安全型高壓變頻器

所屬分類：礦用隔爆兼本質安全型高壓變頻器
點擊次數：
發布日期：2021/12/24
在線詢價

詳細介紹

礦用隔爆兼本質安全型低壓交流變頻器

1.變頻器防爆形式

礦用兼本質型防爆標志 “Exd[ib]IMb”

2.工作條件

（1）輸入電壓：AC 1140V +10％ -15％頻率50HZ

（2）輸出電壓：0-1140V

（3）輸出頻率：0-50HZ

（4）工作方式：連續

（5）冷卻方式：強制風冷

（6）控制方式：本機近控、遠控

3.適用環境條件

（1）安裝地點的海拔高度 -1500M —— 1000M；

（2）工作環境溫度為-10℃~+40℃；

（3）空氣相對濕度不大于95%（無凝露）；

（4）適用于有甲烷與煤塵爆炸性氣體的環境；

（5）無破壞金屬和絕緣材料的腐蝕性氣體的地方；

（6）環境污染等級為3級；

（7）安裝類別為Ⅲ類；

（8）輸入電壓波形為正弦波；

8、基本參數

名稱	額定功率（KW）	額定電流(A)	額定頻率(HZ)	運行頻率范圍(HZ)	載波頻率(KHZ)	冷卻方式
BPJ-315/1140	315	209	50	0-50	1	風冷
BPJ-400/1140	400	265	50	0-50	1	風冷
BPJ-500/1140	500	329	50	0-50	1	風冷
BPJ-630/1140	630	400	50	0-50	1	風冷
本安參數：Um:265V Uo:24.8V Io：25.0mA Lo:0.1mH Co：2.2uF

4. 技術特性

1、產品主要技術參數

輸入電壓	三相 1140V, -15% ~ +10%
輸入頻率	50Hz 或 60Hz ±5%
過載能力	150% 60S 180% 10S
輸出電壓 &頻率	三相 1140V, 0~50Hz 或 0～60Hz
PWM 方式	SVPWM(空間矢量脈寬法)
控制方式	VVVF控制, 開環滑差控制無傳感器矢量控制，有傳感器矢量控制
頻率度	模擬量：大頻率的±0.1%
頻率分辨率	數字： 0.01Hz
啟動轉矩	大200％（在零速度時，轉矩大于一百）
制動力矩	外部接制動電阻時一百（回饋制動時150%）
自動電壓補償	V/F控制方式下，在低頻率重負載時，有自動轉矩補償
速度誤差	無傳感器矢量控制：±1% 有傳感器矢量控制： ±0.1%
制動方式	回饋制動
加減速曲線	三種方式：直線，S形，用戶自定義形
轉矩提高	自動轉矩提升，手動轉矩提升（V/F時）
通信方式	RS485，CAN,MODBUS
頻率設置方法	模擬電壓或模擬電流、輸入端子、面板、通訊
運行指令方式	端子，面板，通訊，同步步驟
模擬量輸入	控制2路, 0 ~ 10V, -10V ~ +10V, 0 ~ 20mA, 4 ~ 20mA
數字量輸入	8 路可編程控制
模擬量輸出	1 路可編程控制, 0 ~ 20mA or 4 ~ 20mA
數字量輸出	3 路可編程控制
液晶顯示方法	英文顯示、韓文顯示、法語顯示、德語顯示、中文顯示
監控	輸出頻率、電機轉速、輸出電流、輸出轉矩、輸出電壓、直流母線電壓、散熱片溫度、端子輸入狀態、端子輸出狀態、模擬輸入、模擬輸出等。
故障保護	過電壓、欠電壓、過電流、過熱、外部故障、零序保護、電機故障、超速、IGBT保護等
參數拷貝	使用LCD步驟畫面可完成參數的快速拷貝
海拔	海拔1000米以下
濕度	5%?95%RH（無凝露）
周圍環境溫度	-10℃ ~ +40℃
環境污染等級	3級
安裝類別	III類
防護等級	IP54
冷卻方式	強制風冷，水冷

5．尺寸、重量

名稱	尺寸	重量（Kg）
BPJ-315/1140	1800×1300×1140	1800
BPJ-400/1140	1800×1300×1140	1800
BPJ-500/1140	1800×1300×1140	1800
BPJ-630/1140	1800×1300×1140	1800
